產品簡介
ZT-6550D智能X射線檢查系統是一款智能型多能量、雙視角X射線檢查設備，采用兩組獨立的X光源檢查系統，利用雙能量探測器及數字圖像處理系統，從垂直和水平兩個方向?qū)ξ锲愤M行檢測，獲得雙視角高清圖像。同時通過智探智能識別算法，對X射線包裹圖像進行違禁品識別分析。此設備能存儲多幅高清圖像，具有可靠的違禁品智能識別報警功能、人包關聯、圖像增強、網絡擴展互聯、自動檢測維護功能等，同時還采用簡單人性化的操作設計，使用戶操作更加方便快捷。
功能特點
X射線包裹圖像渲染
采用智探專用算法，對X射線掃描的包裹物體進行圖像渲染顯示包
裹物品的形狀和物質組成，渲染圖像既表示物質對X射線的吸收程度，又能表示物質的材料成分，根據物體的組成材料，可將被檢測物體劃分為有機物、混合物和無機物三類，并將其圖像分別賦以橙色、綠色和藍色，以便于操作人員根據被檢測物品的材料屬性進行危險品判讀。
X射線包裹圖像增強顯示
采用智探專用算法，支持對X射線包裹圖像進行不同圖像增強效果的處理，以便于操作人員更加方便的分析包裹物品信息。
支持彩色/黑白、局部增強、超級增強、邊緣增強、圖像掃描、有 機物剔除、無機物剔除、混合物剔除、圖像反色、高能穿透加 強、低能穿透加強、加亮、減暗、可疑有機物增強Z7/Z8/Z9、難穿透報警、智能疊加、垂直翻轉、偽彩色等增強功能。
違禁品智能識別
采用智探智能識別算法，支持對X射線包裹圖像進行違禁品識別分析（ 如刀具、液體、壓力罐 、槍支、打火機等違禁品），智能框?qū)崟r跟蹤包裹物品移動，可根據設置的危險等級疊加不同顏色的智能框方便操作人員判別，支持聯動報警，如語音提示、聲光報警、傳送帶停止等。
人包關聯
安檢設備標配傳送帶進、出包口全景攝像頭，實時錄像，支持對包裹、人進行關聯保存及查詢。
包裹統計
支持存儲所有檢測結果并統計成報表，可通過不同類別及時間段查詢并導出報表。
包裹連續成像
支持過包途中如暫停傳送帶，再次開啟傳送帶時，可保證包裹成像連續不中斷。
安全防護
X射線防護高于國標要求，泄露劑量低于0.5μGy/h。
應用場景
適用于手提行包、公文包、郵包，快件以及小型包裹的安全檢 查，可廣泛應用于政府機關大樓、法院、檢察院、公安局等重點場所的安檢領域。
技術參數
系統參數
主處理器 | intel 四核處理器 |
操作系統 | 嵌入式Linux操作系統 |
內存 | 16G，最大支持拓展至32G |
操作界面 | WEB方式，本地GUI操作 |
基本參數
線分辨力 | 垂直方向：40 AWG; 水平方向：40 AWG |
穿透分辨力 | 垂直方向：34 AWG ; 水平方向：34 AWG |
空間分辨力 | 垂直方向：垂直：0.8mm 水平：0.8mm ; 水平方向：垂直：0.8mm 水平：0.8mm |
穿透力 | 垂直方向：46mm 水平方向：46mm |
有機物分辨力 | 1-120mm |
灰度、混合物分辨力 | 1-60mm |
無機物分辨力 | 0.2-14mm |
有效材料分辨力 | 符合GB15208.1-2018要求 |
單次劑量 | ≤5.1 μSv(μGy) |
泄露劑量 | ≤0.1 μSv/h(μGy/h) |
噪音級 | 不大于59dB |
傳送帶速度 | 約0.2m/s |
傳送帶最大負荷 | 250Kg |
安全性能要求 | 符合GB15208.1-2018要求 |
電磁兼容 | 符合GB15208.1-2018要求 |
電氣安全 | 符合GB15208.1-2018要求 |
環境適應性 | 符合GB15208.1-2018要求 |
泄漏電流 | 不大于0.25mA |
膠卷安全性 | 對符合ASA/ISO 1600標準膠卷安全 |
智能分析
智能預覽 | 支持實時顯示X射線包裹圖像畫面、攝像頭畫面，支持實時對安檢物品智能分析 支持主、側視角包裹關聯展示及智能分析 |
物體識別 | 對通過X射線掃描的包裹進行物品智能識別，智能框跟隨物品移動 |
識別種類 | 支持12種物品識別，如管制刀具、槍支、噴灌、液體、打火機、煙花爆竹、指虎、警棍、手銬、電子產品、雨傘、鈍器等違禁物品 |
危險等級 | 高危，警告，安全，可根據物品種類自定義危險等級 |
事件聯動 | 根據危險等級，觸發聲光報警（報警IO輸出）、語音提示、平臺報警、屏幕提示等 |
圖片存儲 | 支持不少于100W張圖片存儲，圖片內包含危險等級和物品種類識別信息，可查看原圖及智能圖 支持人包關聯，通過包裹圖片快速關聯查詢旅客放包、取包錄像 |
行包查詢 | 支持根據時間、物品類型等查詢、回放并導出安檢機包裹圖片、關聯的視頻錄像 |
報表查詢 | 支持根據時間、物品類型等生成數據報表并導出 |
功能參數
開機自檢 | 具有故障自檢功能，出現故障時自動判斷，及時給出提示故障代碼信息 |
圖像處理 | 具有彩色/黑白、局部增強、超級增強、邊緣增強、圖 像掃描、有機物剔除、無機物剔除、混合物剔除、圖像反色、高能穿透加強、低能穿透加強、加亮、減 暗、可疑有機物增強Z7/Z8/Z9、難穿透報警、智能疊加、垂直翻轉、偽彩色等功能 |
圖像回拉 | 可實現30幅已檢圖像回放 |
圖像放大 | 支持X射線圖像1-64倍畫面整體放大，可通過鼠標或鍵盤拖動中心焦點位置 |
設備診斷 | 可通過診斷界面對設備關鍵性元器件進行診斷，元器件包括探測器、電機正反轉、紅外傳感器、專用鍵盤等 |
安檢設置 | 可對可編程鍵、成像顯示（垂直鏡像、最大放大倍 數）、掃描方式設置（雙向、方向、強掃、節能）、行李計數器、人包關聯等功能進行設置 |
視頻參數
視頻輸出 | 2路DVI轉HDMI視頻異源輸出 每路分辨率最大支持1920*1080@60Hz |
視頻輸入（網絡） | 12路視頻流輸入，最大支持4K視頻流接入 支持H.265/H.264/MJPEG/MPEG4類型編碼 |
音頻輸出 | 2路，3.5mm接口，支持伴音輸出、語音聯動輸出、語音廣播 |
錄像模式 | 錄像計劃(連續錄像, 事件聯動錄像,不錄像)，手動錄像 |
壓縮格式 | H.265/H.264/MJPEG/MPEG4 |
內置硬盤 | 4個SATA3.0，最大支持4塊10T SATA硬盤，默認配置1塊3T硬盤 |
磁盤模式 | 單盤，RAID 0/1/5（企業級硬盤），全局熱備 |
常規參數
供電方式 | AC 220V～240V |
空載功耗 | 1000W |
最大功耗 | 1500W |
凈重 | 600kg（裸機） |
毛重 | 650kg（帶包裝） |
產品尺寸 | 機身：2320mm × 1295mm × 1435mm 操作臺：1150mm × 800mm × 1275mm |
工作溫度 | 0℃～+45℃ |
儲存溫度 | -20°C ~ +70°C |
工作濕度 | 10%～90% |
儲存濕度 | 0 ~ 90% RH |

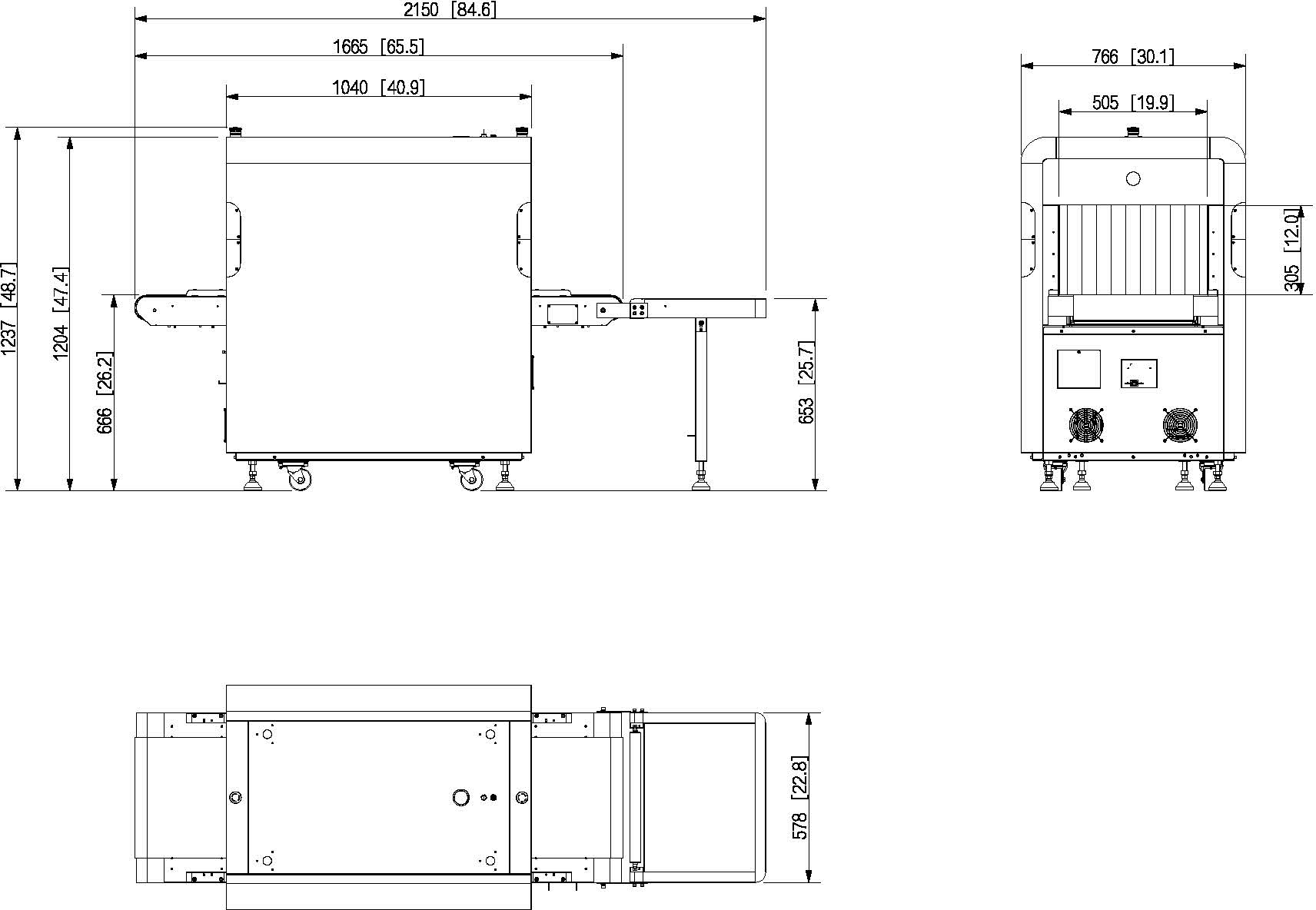

產品尺寸
